¿Cómo funciona un cambiador automático de herramientas? – EagleTec CNC

Las fresadoras CNC con cambiador automático de herramientas (ATC) son una categoría típica de máquinas CNC, que representan la tecnología CNC más avanzada. La máquina puede seleccionar diferentes fresas al fresar patrones complejos según las instrucciones del sistema de control. Una fresadora CNC con ATC puede cambiar automáticamente las fresas necesarias mientras procesa la pieza sin detener el trabajo. Esto mejora significativamente la eficiencia de la producción y aumenta los ingresos de la fábrica.

Hay dos tipos de fresadoras CNC con cambio automático de herramientas: una con cambio de husillo y otra con cambio automático de herramientas (ATC). EagleTec CNC le explicará en detalle cómo funciona el cambio automático de herramientas.

Cambiador de herramientas con husillo para fresadora CNC

Una fresadora CNC con husillo es una fresadora CNC con varios husillos (normalmente tres o cuatro) en la viga de la máquina. Cada husillo está equipado con un cilindro independiente. Al controlar el cilindro, el sistema puede conmutar los husillos. El sistema emite una señal y el cilindro empuja el husillo requerido. Una vez finalizado el fresado/corte, el cilindro eleva el husillo y el siguiente cilindro acepta la instrucción de comenzar a trabajar hasta completar todos los trabajos de corte, grabado y fresado.

Esta fresadora CNC es adecuada para trabajos en madera cuyo procesamiento necesita tres o cuatro brocas para terminar, como puertas de diseño simple, puertas de gabinetes, etc. Para la fabricación de muebles de diseño complejo que requieren más de 4 brocas diferentes para completarse, una fresadora CNC ATC es esencial.

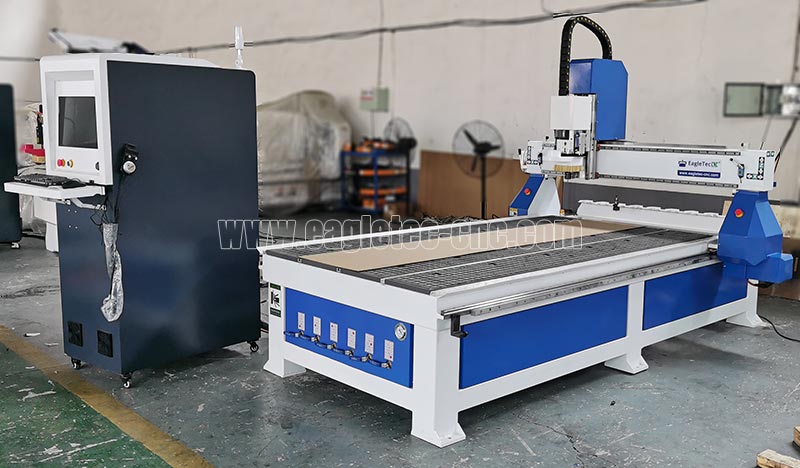

Fresadora CNC ATC

A diferencia de la fresadora CNC con cambio de husillo, la CNC ATC realiza el cambio automático de herramientas mediante un husillo ATC. A diferencia del husillo eléctrico estándar, la parte trasera del husillo ATC es una estructura cilíndrica. En su interior, el cilindro utiliza presión de aire para empujar el manguito contra la barra de acoplamiento central, lo que hace que el cono de la herramienta se extienda hacia afuera y esta se desprenda. A continuación, utiliza una válvula electromagnética para liberar la presión de aire y cortar el paso de aire, sujetando la herramienta. La máquina CNC ajusta automáticamente el cono de la herramienta según las instrucciones del código G.

Hay un almacén de herramientas en la parte trasera de la bancada de la máquina, con capacidad para entre 6 y 12 cuchillas. El sistema de control de la fresadora CNC ATC es Syntec o Weihong, que admite la función de cambio automático de herramientas. Mediante control informático, se configura el comando de cambio de herramienta y el sistema lee el código (normalmente T1, T2, T3, T4, T5, T6… T se refiere a diferentes herramientas). Una vez finalizado el trabajo en T1, el husillo se desplaza al almacén de herramientas para liberar T1 y sujetar T2, y continúa ejecutando el comando T2. Este proceso se repite hasta completar el trabajo.

El cambio manual de herramientas es un proceso lento, ya que la altura de la herramienta varía después de cada cambio, por lo que es necesario volver a verificar las alturas superior e inferior después de cada cambio. Una fresadora CNC con cambiador automático de herramientas puede eliminar este procedimiento. La fresadora CNC con cambiador automático de herramientas (ATC) reduce el tiempo de cambio manual de herramientas y mejora la eficiencia de la máquina y la capacidad de producción. Normalmente, para producir una puerta de madera con una forma compleja, se necesitan 6 o más fresas. Para fabricantes de muebles o instrumentos musicales, una fresadora CNC con cambio automático de herramientas es una herramienta eficaz.

Si busca un fabricante de fresadoras CNC ATC de alta calidad, le invitamos a contactar con EagleTec CNC. Nuestro equipo de ventas y técnico está siempre disponible para ofrecerle las soluciones más profesionales en carpintería.
